Zum Einsatz kommen, wie auch schon bei der Y-Achse, die IGUS RJZM-01-08 Gleitlager. Auf den hartanodisierten Aluminiumwellen von IGUS haben die Gleitlager einen traumhaft gutes und leises Laufverhalten.
Der Lochabstand der Bohrungen auf dem X-Carriage ist identisch zu dem vom i3-rework. Eine optimale Kompatiblität ist somit gewährleistet.
Für einen 100% Sitz der Lager werden diese seitlich durch je eine Linsenkopfschraube gesichert.
Der Motorseite X-Lagerbock ist weitestgehend eine Standardausführung. Die Klemmen für die Z-Lager sind verstärkt.
Die zumeist dünnwandige Ausführung führt meist zu einer Pendelbewegung der X-Achse in Y-Richtung sobald das Hotend ein überstehenden Druckrand berührt.
Das Umlenklager ist, im Gegensatz zu den Standardteilen, außen angebracht und somit direkt im Riemenspanner integriert.
Durch die Einleitung der Kraft der Riemenspannung auf die Gleitwellen können sich die Z-Achsen nicht verbiegen.
Mir ist bis heute nicht klar warum das nicht Standard ist. Jeder billige Bausatz wird bis heute mit diesem Konstruktionsfehler ausgeliefert.

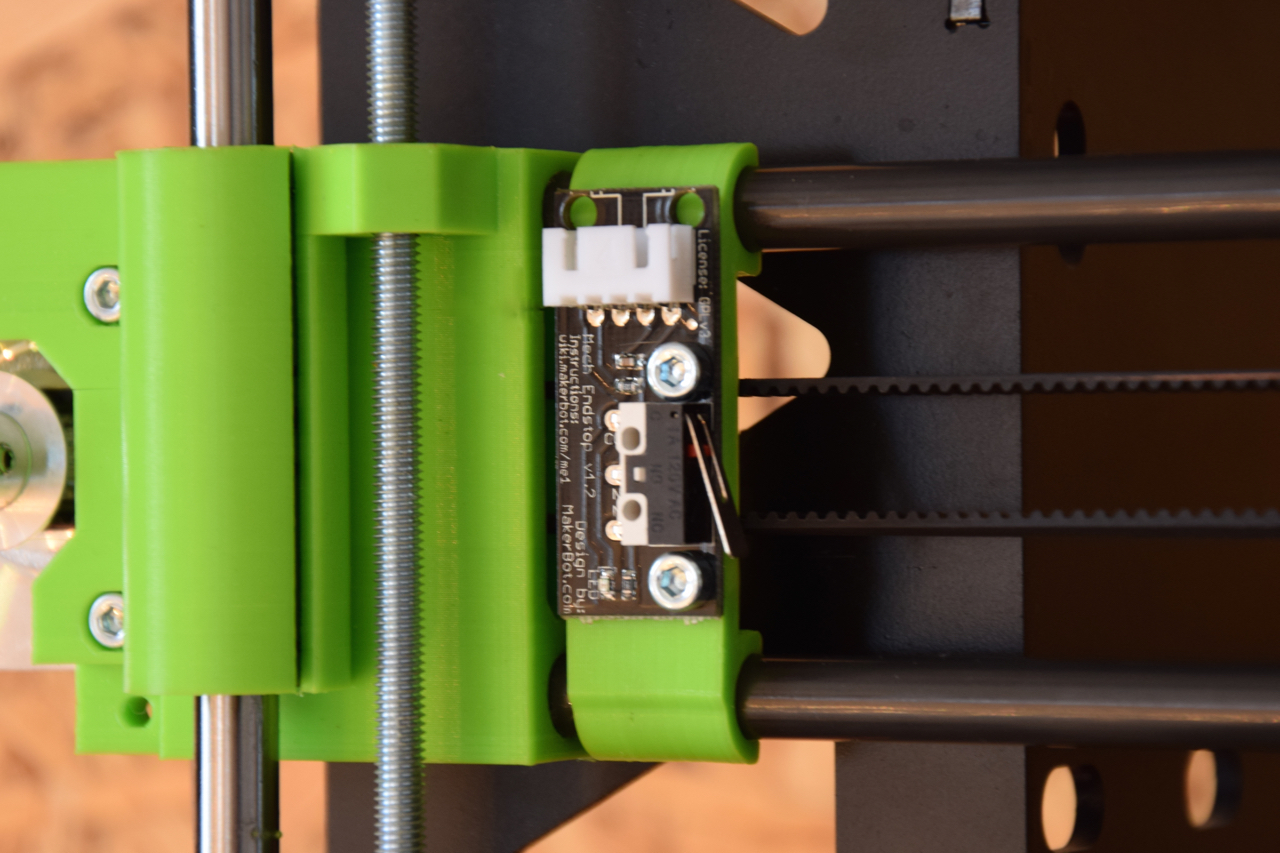

Der rechte Block der X-Achse ist somit losgelagert. Die Motorseite stellt das Festlager dar.
Die Klemme für die Z-Lager sind ebenfalls verstärkt.
Zwei Miniaturlager mit Flansch (MF126) sind ideal für die Umlenkung des Riemens. Durch die Flansche kann der Riemen nicht seitlich ausweichen.
Der Durchmesser der Lager entspricht dem einer 20 Zahn GT2 Riemenscheibe. Somit läuft der Riemen exakt parallel und horizontal. Fehler in der Druckgeomtrie sind somit ausgeschlossen.

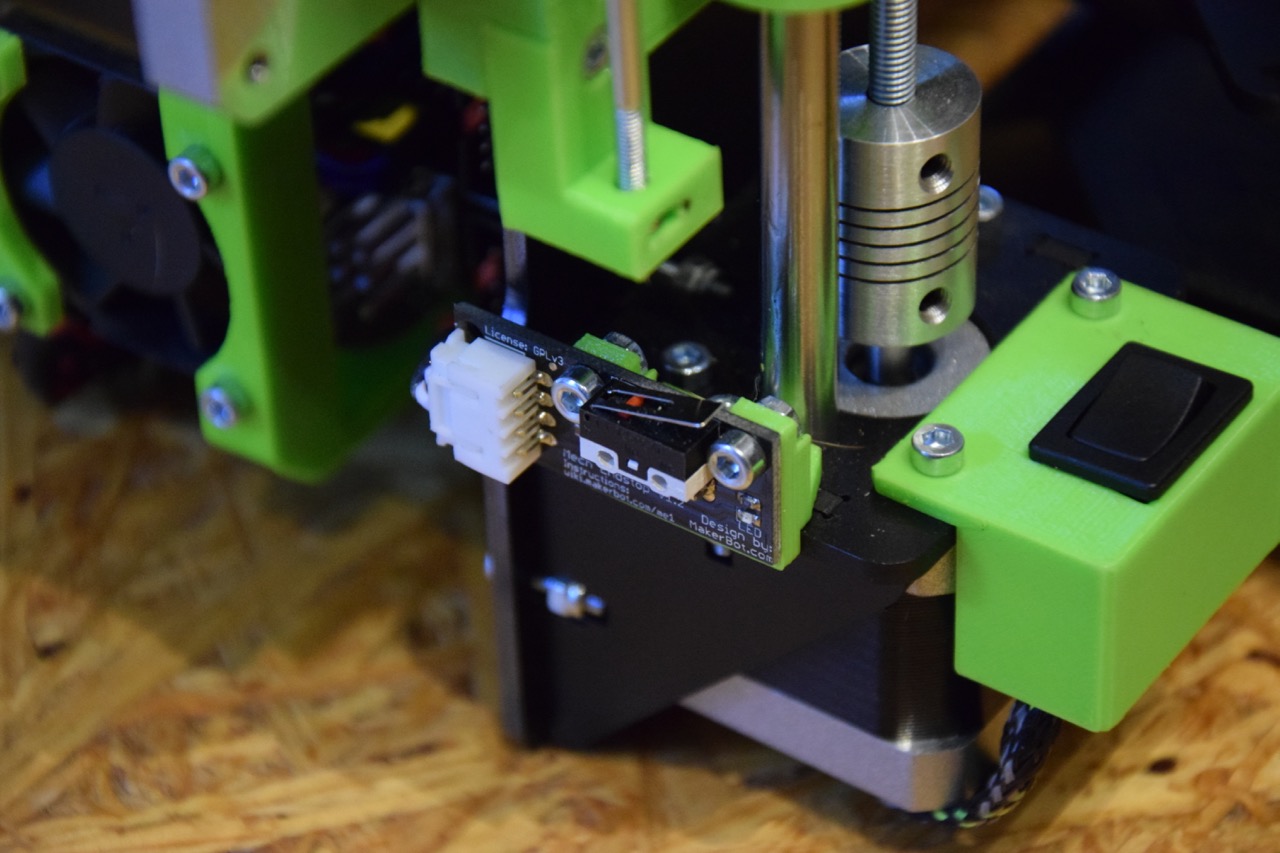

Für den Antrieb der Z-Achse kommt eine M5 Gewindestange zum Einsatz. Durch die kleine Gewindesteigunge erreicht die Achse zwar keine hohen Geschwindigkeiten, passt aber gut zu den anderen Teilen.
Die Gefahr mit einer nicht 100% geraden Trapezgewindespindel in Kombination mit 8mm Führungsstangen Z-Wobbel zu erzeugen ist groß. Aus diesem Grund setze ich auf die dünnen, weichen M5 Stangen.
Um dennoch ein qualitativ hochwertiges Ergebnis zu bekommen wird eine M5 Gewindestange mit 8.8 Zugfestigkeit eingesetzt. Die hohe Zugfestigkeit wird zwar nicht benötigt, aber Qualität des Gewindes ist einfach viel besser als die einer Gewindestange in Baumarktqualität.
Oftmals wird der Fehler gemacht eine Edelstahlmutter mit einer Edelstahl Gewindestange zu kombinieren. Dies ist zwar immer gut gemeint, fachlich jedoch völlig falsch. Die gleichwertige Härte führt zu einer sehr schlechten Lebenserwartung und Fressspuren an beiden Teilen.
Aus diesem Grunde kommte eine Mutter aus Messing zum Einsatz. So ergibt sich eine gute Paarung. Sollte die Mutter jemals verschleißen, ist sie schnell ausgetauscht.
Alle Teile der neuen X-Achse gibts, wie immer, auf Thingiverse zum download:
http://www.thingiverse.com/thing:1036871
